Leistungsregelung eines Kachelofens mittels PIDA-Regler

Kachelöfen neigen wegen ihrer großen Wärmespeicherfähigkeit zu sehr trägem Verhalten. Es ist oft nicht ganz einfach, die zum Teil recht großzügig dimensionierten Kachelöfen vernünftig zu bedienen (d.h. wenig Holz für viel, jedoch nicht zu viel Wärme…). Der von uns entwickelte Regler ist für diese Aufgabe wegen des zusätzlichen A-Anteiles hervorragend geeignet: er ist sozusagen in der Lage, weit in die Zukunft vorauszusehen und bei ansteigender Raumtemperatur die Wärmeleistung entsprechend herabzusetzen. Sämtliche hierfür notwendigen Komponenten können mit mehr oder weniger Aufwand auch nachträglich installiert werden.

Aufgabenstellung:

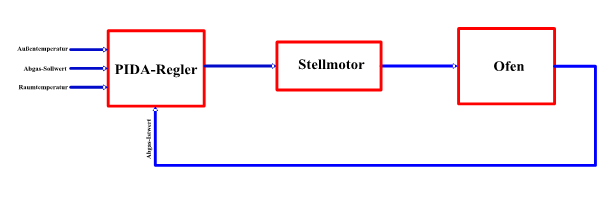

► Die Abgastemperatur wird stetig über die Zuluft geregelt.
► Die Wärmeleistung des Kachelofens wird über die Raumtemperatur und die Abgastemperatur überwacht und geregelt.
► Die über einen Fühler gemessene Außentemperatur beeinflusst die Wärmeleistung bei Außentemperaturen < 0°C zusätzlich.
► Eine optische und/oder akustische Anzeige weist darauf hin, dass nachgelegt werden muss.
► Beim Unterschreiten einer Mindesttemperatur wird die Zuluft geschlossen und ein Auskühlen des Ofens wird vermieden.
► Der Wärmezustand des Ofens kann über eine kleine Bedieneinheit (Einbau in bestehenden Lichtschalter) irgendwo im Wohnzimmer abgerufen werden.
► Zur Abstimmung der Regelparameter werden die anfallenden Mess- und Regeldaten einmalig über einen Zeitraum von 24 h aufgezeichnet.

Vorteile:

► Geringerer Holzverbrauch bei gleicher an den Wohnraum abgegebener Wärmeenergie.
► Die Wärmeabgabe passt sich automatisch an die Holzart an - insofern ist es egal, ob man den Ofen mit Buche, Fichte oder Pappel     bechickt.
► Selbst etwas feuchtes Holz verbrennt unproblematisch, da sich die Menge an Verbrennungsluft den tatsächlichen Gegebenheiten anpasst
► Sollte der Ofen während der Nachtstunden nicht in Betrieb sein, so schließt die Zuluftklappe automatisch, so dass ein Auskühlen des Ofens vermieden wird.
► Die Wärmeabgabe des Ofens ist von der Wohnzimmertemperatur abhängig, ein überheiztes Wohnklima wird dadurch verhindert.

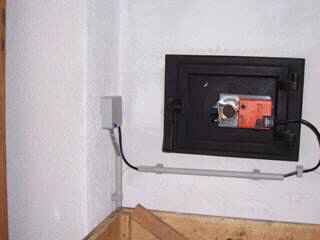

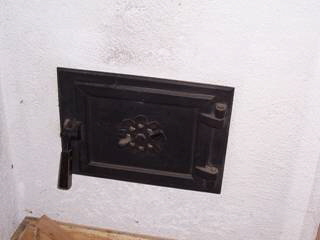

Umbaumaßnahmen:

Kosten:

► etwa 2000 € (inkl. Einbau, inkl. MwSt.)

Zum Vergleich: Eine Sitzheizung im Auto (auch das ist etwas, das nicht lebensnotwendig ist…) kostet etwa 500 €, eine Klimaanlage etwa 1000 € - beides brauchen Sie viel seltener……
